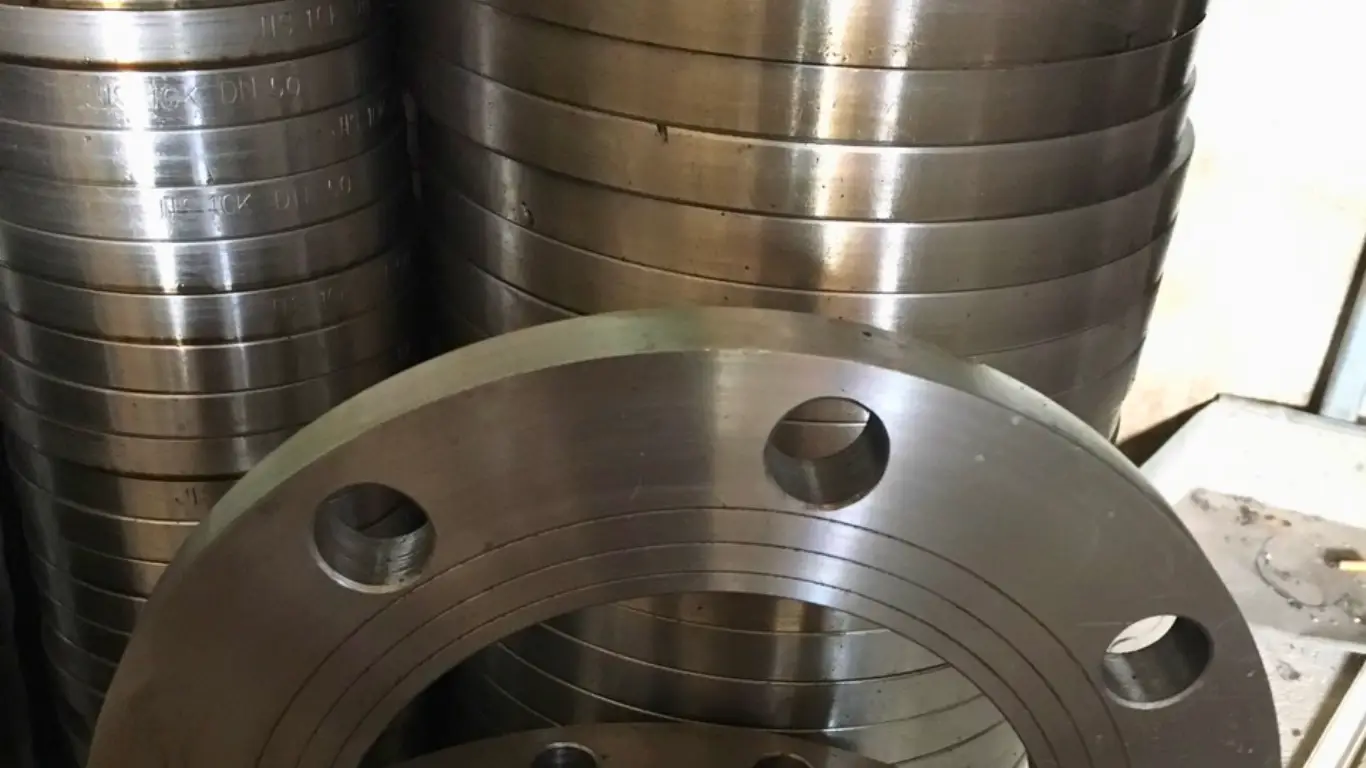

Mặt bích JIS 10K là loại mặt bích được sử dụng phổ biến tại Việt Nam trong các hệ thống đường ống nước, khí nén, hơi nóng và PCCC. Sản phẩm được chế tạo theo tiêu chuẩn JIS B2220 – Nhật Bản, với khả năng chịu áp lực 10 kg/cm² (≈10 bar), độ bền cao, dễ thi công và dễ thay thế.
Dựa trên tài liệu JIS B2220 chính thức, bài viết này sẽ giúp bạn hiểu rõ: tiêu chuẩn mặt bích JIS 10K, phân loại, kích thước, đặc tính kỹ thuật và lưu ý chọn mua. Đây là thông tin cần thiết cho kỹ sư, nhà thầu cơ điện, đơn vị thi công, và doanh nghiệp công nghiệp.
Mục lục
Mặt bích JIS 10K là gì?
Mặt bích JIS 10K (Japanese Industrial Standards – Pressure Rating 10K) là loại bích nối ống được sản xuất để chịu mức áp suất trung bình 10K ≈ 142 psi. Sản phẩm có thể dùng cho:
- Hệ thống cấp thoát nước
- Đường ống khí – hơi nóng
- Đường ống công nghiệp nhẹ
- Trạm bơm, xử lý nước, nhà máy chế biến
- Hệ thống PCCC – HVAC – M&E
Ưu điểm:
- Kích thước nhỏ gọn, trọng lượng nhẹ hơn ANSI
- Giá thành tối ưu, dễ tìm hàng tại Việt Nam
- Chủng loại đa dạng, đầy đủ vật liệu: thép, gang, inox, nhựa
Thông số kỹ thuật mặt bích JIS 10K
Hiện nay, trên thị trường có nhiều loại bích JIS 10K khác nhau, mỗi loại sẽ có những tính chất cũng như các thông số kỹ thuật khác nhau. Dưới đây, Thép Bảo Tín sẽ cung cấp đến các bạn thông số kỹ thuật chung và catalogue mặt bích JIS 10K để bạn có thể dễ dàng lựa chọn được những sản phẩm phù hợp.
- Kích thước mặt bích: DN15 – DN1500
- Dạng: Bích rỗng – bích mù (đặc)

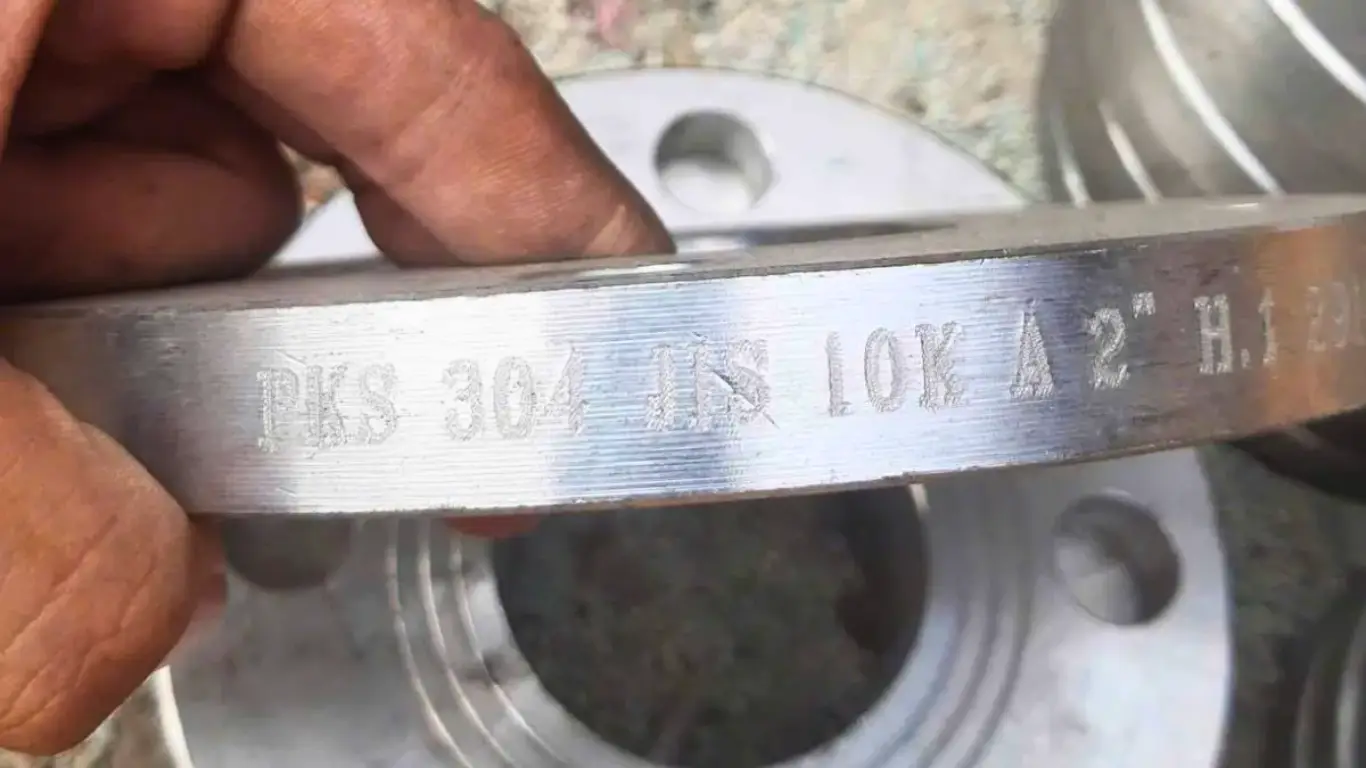

- Tiêu chuẩn mặt bích: JIS B2220
- Áp lực làm việc: 10 bar
- Chất liệu: thép – thép mạ kẽm, nhựa UPVC – PVC, inox 201 – 304 – 316
- Độ dày: 12mm – 30mm
- Số lỗ bulông: 4 – 20 lỗ
- Xuất xứ: Trung Quốc, Đài Loan,….
Bảng kích thước mặt bích JIS 10K (một số quy cách tiêu biểu)
Phân loại mặt bích JIS 10K
Mặt bích JIS 10K được chia thành nhiều loại khác nhau để phù hợp với từng điều kiện làm việc, môi trường và phương pháp lắp đặt. Dưới đây là các nhóm phổ biến nhất theo tiêu chuẩn JIS B2220.
Phân loại theo kiểu kết nối
1. Bích hàn trượt (Slip-on Flange – SORF)
- Loại mặt bích JIS 10K thông dụng nhất. Ống được luồn vào thân bích rồi hàn cả mặt trong lẫn ngoài.
- Ưu điểm: lắp đặt nhanh, giá rẻ, phù hợp hệ thống nước – khí – PCCC.
2. Bích hàn cổ (Weld Neck Flange – WNRF)
- Có cổ côn dài và được hàn đối đầu (butt-weld) với ống.
- Ưu điểm: chịu áp lực cao, chống rung tốt, bền cho môi trường khắc nghiệt.
3. Bích ren (Threaded Flange)
- Có ren bên trong, không cần hàn.
- Ưu điểm: thuận tiện cho không gian nhỏ, hệ thống không thể hàn hoặc vật liệu khó hàn.
4. Bích mù (Blind Flange – BLRF)
- Không có lỗ ở giữa, dùng để bịt đầu đường ống.
- Ưu điểm: phù hợp cho bảo trì, thử áp, tạm ngưng dòng chảy.
Phân loại theo kiểu bề mặt
1. Flat Face (FF) – Mặt phẳng
- Sử dụng cho hệ thống áp lực thấp, dùng với gioăng mềm hoặc mặt bích bằng vật liệu nhựa, gang.
2. Raised Face (RF) – Có gờ
- Bề mặt có phần gờ nhô giúp tăng độ kín và khả năng chịu áp lực.
- Ứng dụng rộng rãi trong đường ống nước, hơi, khí công nghiệp.
Phân loại theo vật liệu chế tạo
- Thép carbon SS400, A105, A350
- Thép mạ kẽm nhúng nóng
- Inox 201 – 304 – 316
- Nhựa UPVC/PVC
Việc đa dạng vật liệu giúp mặt bích JIS 10K đáp ứng được nhiều môi trường: nước sạch, hóa chất nhẹ, hơi nóng, khí nén, biển – muối, môi trường ăn mòn…
Ứng dụng thực tế của mặt bích JIS 10K
Nhờ khả năng chịu áp lực 10 bar, cấu tạo chắc chắn và kích thước đa dạng, mặt bích JIS 10K được sử dụng rộng rãi trong nhiều hệ thống đường ống tại Việt Nam. Dưới đây là những ứng dụng phổ biến nhất:
- Đường ống cấp nước sạch
- Hệ thống thoát nước – xử lý nước thải
- Trạm bơm, booster pump
- Bể chứa, đường ống dẫn nước nhà máy
- Hệ thống PCCC (Phòng cháy chữa cháy)
- Đường ống hơi nóng – khí nén
- Nhà máy thực phẩm – nước giải khát
- Dược phẩm – mỹ phẩm
- Xử lý hóa chất nhẹ
- Nhà máy linh kiện điện tử – bán dẫn
- Đường ống chiller, cooling tower
- Đường ống điều hòa trung tâm
- Đường ống kỹ thuật trong tầng hầm, mái, khu công nghệ
- Đường ống tàu biển
- Hệ thống dẫn dầu nhẹ – nước làm mát máy
- Bơm nước biển, hệ thống ballast
- Đường ống hút – xả của trạm bơm công suất lớn
- Kết nối đồng hồ nước công nghiệp
- Các hệ thống cần tháo lắp định kỳ để vệ sinh – bảo trì
Ưu điểm của mặt bích JIS 10K
Mặt bích JIS 10K được sử dụng rộng rãi trong các hệ thống đường ống tại Việt Nam một phần vì tiêu chuẩn này mang lại nhiều ưu điểm nổi bật về độ bền, khả năng kín khít và tính linh hoạt trong lắp đặt. Dưới đây là các ưu điểm quan trọng nhất:
- Bích JIS 10K được thiết kế để chịu áp suất tối đa 10 bar, phù hợp với phần lớn hệ thống nước, khí nén, PCCC và công nghiệp nhẹ.
- Dễ lắp đặt – dễ bảo trì
- Đa dạng chủng loại như mặt bích rỗng, mù, hàn trượt, hàn cổ, bích ren và có nhiều lựa chọn vật liệu: thép, thép mạ kẽm, inox 201/304/316, nhựa UPVC/PVC. Phù hợp cả hệ thống nước sạch, xử lý nước thải, hơi nóng hay hóa chất nhẹ.
- Trọng lượng nhẹ hơn ANSI – tiết kiệm chi phí đầu tư ban đầu và chi phí vận chuyển, đặc biệt trong các dự án lớn.
- Độ kín cao khi kết hợp gioăng
- Tương thích với phần lớn thiết bị và phụ kiện đường ống tại Việt Nam (van công nghiệp, bơm PCCC, đồng hồ nước…)
- Bích JIS 10K được nhập khẩu và gia công phổ biến tại Việt Nam, kho hàng luôn có sẵn từ DN15 đến DN1500.
Mua mặt bích JIS 10K chính hãng tại Thép Bảo Tín
Nếu bạn đang tìm một đơn vị uy tín để mua mặt bích JIS 10K, Thép Bảo Tín là lựa chọn đáng tin cậy với hơn 13 năm kinh nghiệm trong lĩnh vực ống thép – phụ kiện – van công nghiệp. Chúng tôi cung cấp đầy đủ chủng loại bích theo tiêu chuẩn JIS B2220, phục vụ cho các dự án cơ điện, cấp thoát nước, PCCC và hệ thống công nghiệp trên toàn quốc.
Vì sao nên chọn mua mặt bích tại Thép Bảo Tín?
- Hàng có sẵn từ DN15 – DN1500
- CO – CQ đầy đủ, đảm bảo đúng tiêu chuẩn JIS B2220
- Giá cạnh tranh – chiết khấu tốt cho dự án
- Nhận sản xuất theo bản vẽ: thay đổi độ dày, vật liệu, kích thước, số lỗ bulông… phù hợp hệ thống đặc thù.
- Hỗ trợ giao trong ngày tại TP.HCM, Bình Dương, Đồng Nai; vận chuyển nhanh đi các tỉnh thành.
