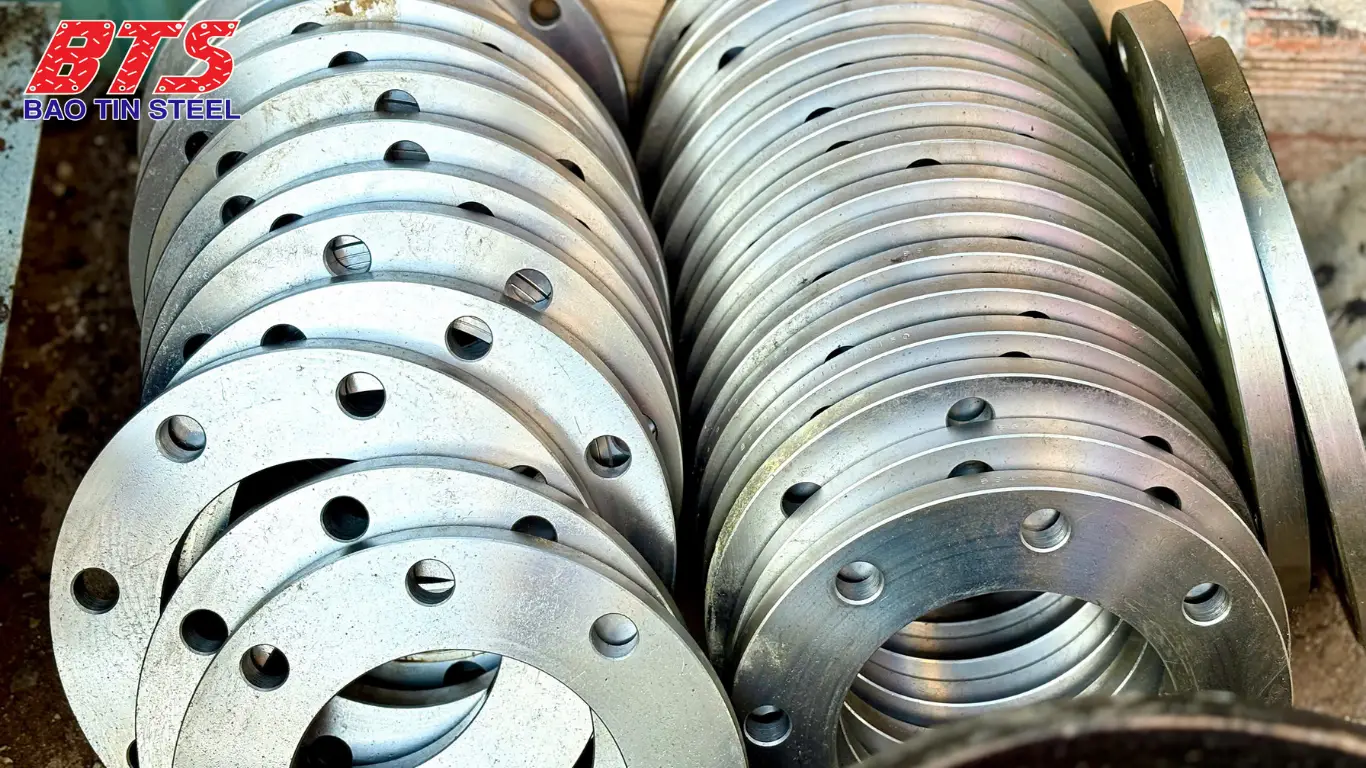

Mặt bích thép mạ kẽm

Trong các hệ thống đường ống công nghiệp và PCCC, mặt bích thép mạ kẽm luôn được xem là lựa chọn tối ưu nhờ khả năng chống ăn mòn, chịu áp lực cao và dễ dàng tháo lắp bảo trì. Sản phẩm được chế tạo từ thép carbon chất lượng cao (ASTM A105, SS400) và mạ kẽm nhúng nóng để tăng cường độ bền, đảm bảo tuổi thọ lâu dài trong môi trường ẩm ướt, hóa chất hoặc ngoài trời.

So với các phương pháp nối hàn cố định, việc sử dụng mặt bích thép mạ kẽm giúp lắp đặt linh hoạt, tiết kiệm thời gian và chi phí bảo dưỡng, đặc biệt phù hợp với các hệ thống ống nước, khí nén, PCCC, HVAC và dầu khí.

Tại Thép Bảo Tín, chúng tôi cung cấp mặt bích mạ kẽm đạt chuẩn JIS B2220, BS 4504 và DIN/EN 1092-1, đa dạng kích cỡ từ DN15 – DN600, cấp áp lực PN10 – PN16, có đầy đủ CO-CQ, chứng chỉ EN 10204 và kiểm định chất lượng nghiêm ngặt.

Cấu tạo & nguyên lý kết nối mặt bích

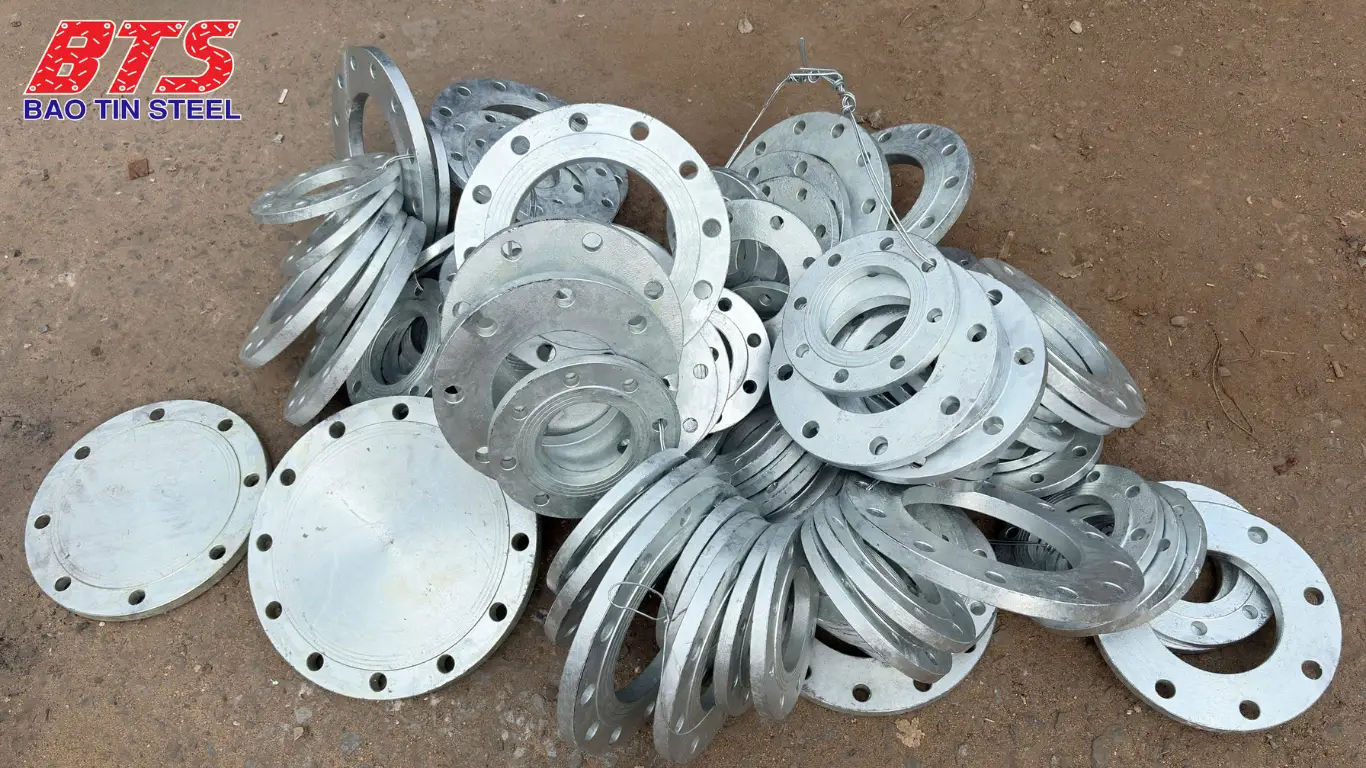

Mặt bích thép mạ kẽm là phụ kiện cơ khí dạng đĩa tròn được gia công chính xác từ thép carbon rèn (A105, SS400, Q235). Sau khi chế tạo, sản phẩm được mạ kẽm nhúng nóng hoặc mạ kẽm điện phân nhằm tạo lớp bảo vệ chống gỉ bền chắc, tăng khả năng chịu ăn mòn trong môi trường ẩm ướt, nước biển, hay khu vực ngoài trời.

Cấu tạo mặt bích thép mạ kẽm

Một mặt bích hoàn chỉnh bao gồm:

• Thân bích: có dạng tròn, độ dày theo tiêu chuẩn PN10–PN16.
• Lỗ trung tâm (ID): cho phép lưu chất đi qua, kích thước tương ứng với đường kính ống DN.
• Các lỗ bu lông (Bolt Holes): bố trí đều trên vành ngoài, dùng để siết chặt với mặt bích đối diện.
• Bề mặt tiếp xúc (Flange Face): có thể là mặt phẳng (Flat Face – FF) hoặc mặt lồi (Raised Face – RF), giúp đảm bảo độ kín khi kết hợp với gioăng (gasket).
• Lớp mạ kẽm: dày trung bình từ 50–80 µm, giúp ngăn oxy hóa, tăng độ cứng và thẩm mỹ cho sản phẩm.

Nguyên lý kết nối mặt bích thép mạ kẽm

Mối nối bằng mặt bích hoạt động dựa trên nguyên tắc ép chặt hai bề mặt bích với nhau thông qua hệ bu lông – đai ốc và gioăng làm kín.

Cấu tạo này mang lại 3 lợi ích nổi bật:

1. Kết nối chắc chắn và an toàn – chịu được áp lực 10–16 bar trong các hệ thống nước, khí, hơi.
2. Tháo lắp linh hoạt – dễ dàng vệ sinh, thay thế van hoặc thiết bị mà không cần cắt ống.
3. Độ kín cao, chống rò rỉ hiệu quả – nhờ bề mặt bích phẳng và lực siết đồng đều quanh vòng bu lông.

Mối ghép bằng mặt bích được xem là giải pháp kết nối phổ biến thứ hai sau phương pháp hàn, nhưng vượt trội hơn ở khả năng bảo trì, kiểm tra định kỳ và tái sử dụng – điều mà các hệ thống công nghiệp hiện đại luôn yêu cầu.

Các tiêu chuẩn phổ biến (JIS B2220, BS4504, DIN/EN 1092-1)

Tùy theo yêu cầu kỹ thuật và khu vực sử dụng, mặt bích thép mạ kẽm được sản xuất theo nhiều hệ tiêu chuẩn quốc tế khác nhau như JIS (Nhật Bản), BS (Anh), DIN/EN (Châu Âu). Mỗi tiêu chuẩn có đặc điểm riêng về kích thước, cấp áp lực, và khả năng tương thích với hệ thống đường ống.

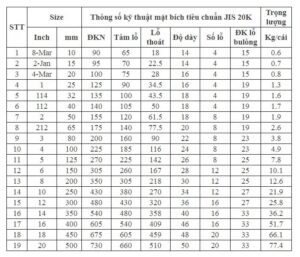

Tiêu chuẩn JIS B2220 (Nhật Bản)

Đây là tiêu chuẩn được sử dụng phổ biến nhất tại Việt Nam, đặc biệt trong lĩnh vực PCCC, nước sạch và công nghiệp nhẹ.

• Phạm vi áp lực: từ 5K, 10K, 16K đến 20K (tương đương 5–20 kgf/cm²).
• Dải kích thước: DN10 – DN2000.
• Kiểu bích: hàn trượt (Slip-On – SORF), hàn cổ (Weld-Neck – WNRF), ren (Threaded), bích mù (Blind).
• Đặc điểm: trọng lượng nhẹ, dễ gia công, phù hợp cho đường ống áp lực thấp – trung bình.
• Ứng dụng: hệ thống nước, khí nén, chữa cháy, HVAC, nhà máy thực phẩm.

Ví dụ: Mặt bích JIS 10K chịu áp lực 10 bar, thường kết hợp cùng ống mạ kẽm nhúng nóng DN50–DN300 trong các công trình dân dụng và công nghiệp.

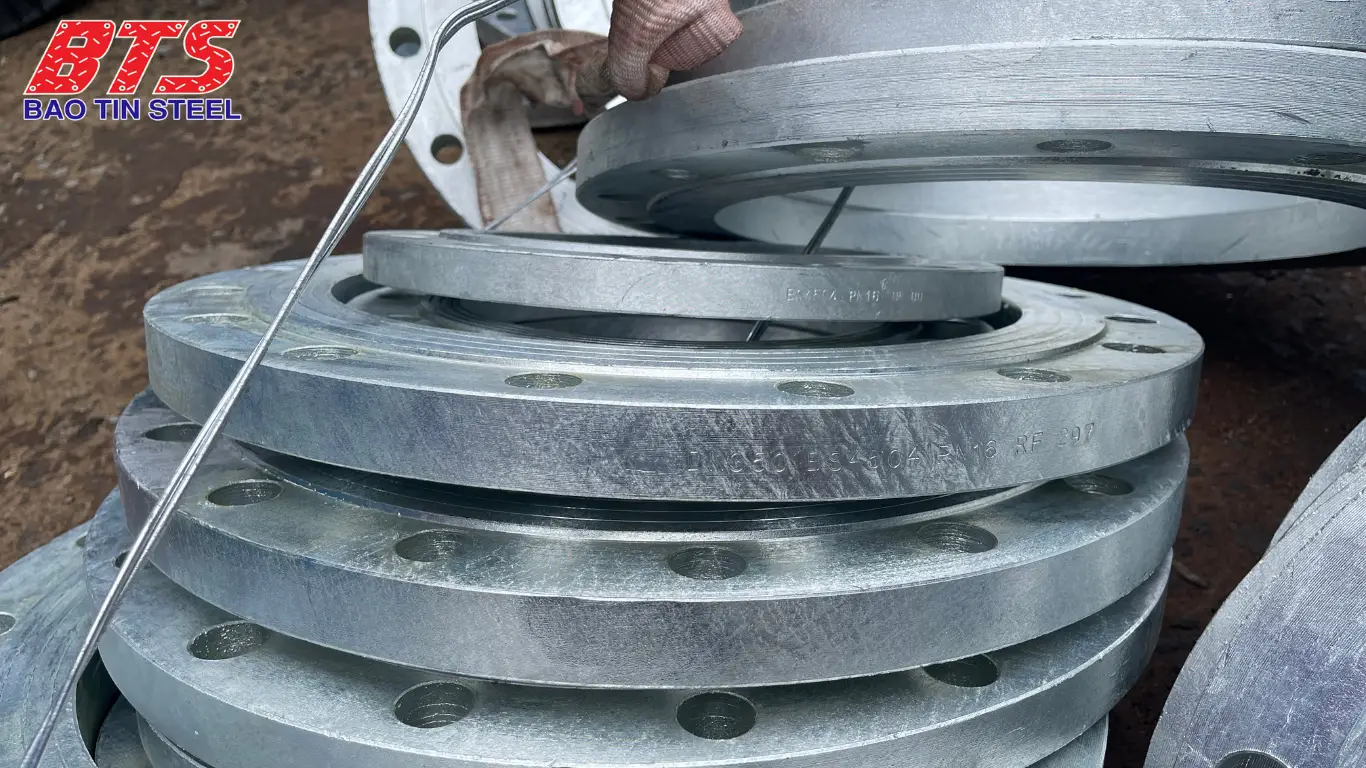

Tiêu chuẩn BS 4504 (Anh)

BS 4504 là tiêu chuẩn mặt bích của Anh, được áp dụng phổ biến trong các hệ thống cấp thoát nước, dầu khí và năng lượng.

• Phạm vi áp lực: PN6 – PN40 (thường dùng PN10, PN16, PN25).
• Vật liệu: thép carbon, thép không gỉ, hoặc thép mạ kẽm nhúng nóng.
• Dạng bích phổ biến: hàn cổ (WN), hàn trượt (SO), bích mù (BL).
• Ưu điểm: dung sai chính xác, độ kín cao, tương thích tốt với các loại van công nghiệp châu Âu.
• Nhược điểm: nặng hơn so với JIS, giá thành cao hơn.

Tiêu chuẩn BS 4504 PN16 tương thích với nhiều thiết bị van PN16 tại Việt Nam như van bướm, van cầu, van cổng, đảm bảo độ khớp chính xác khi lắp đặt.

Tiêu chuẩn DIN/EN 1092-1 (Đức/Châu Âu)

Là phiên bản hiện đại kế thừa từ BS 4504 và DIN 2501, tiêu chuẩn EN 1092-1 hiện được xem là chuẩn châu Âu thống nhất cho mặt bích thép.

• Phạm vi áp lực: PN2.5 – PN100 (thậm chí tới PN400 với thiết kế đặc biệt).
• Dải kích thước: DN10 – DN4000.
• Dạng bích phổ biến: Plate, Slip-On, Weld-Neck, Threaded, Blind.
• Bề mặt tiếp xúc: Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ).
• Ưu điểm: độ chính xác cao, dung sai chặt chẽ, đảm bảo khả năng hoán đổi trong hệ thống EU.
• Ứng dụng: công trình năng lượng, dầu khí, hóa chất, nhà máy điện và hạ tầng công nghiệp nặng.

Các sản phẩm mặt bích DIN/EN 1092-1 PN16 của Thép Bảo Tín luôn đạt chứng nhận EN 10204 3.1, có thể sử dụng thay thế cho BS 4504 PN16 trong nhiều hệ thống tương thích.

Ưu điểm nổi bật của mặt bích thép mạ kẽm

So với các loại mặt bích thép thông thường, mặt bích thép mạ kẽm sở hữu nhiều ưu điểm vượt trội về độ bền, tính thẩm mỹ và hiệu quả kinh tế. Đây cũng là lý do sản phẩm được sử dụng phổ biến trong các hệ thống ống nước, PCCC, HVAC, dầu khí và nhà máy công nghiệp nặng.

• Khả năng chống ăn mòn và gỉ sét vượt trội nhờ lớp mạ kẽm nhúng nóng dày 50–80 µm.
• Cấu trúc kết nối linh hoạt, dễ tháo lắp, đặc biệt hữu ích trong các công trình có đường ống dài hoặc hệ thống nhiều nhánh rẽ.
• Mặt bích thép mạ kẽm theo tiêu chuẩn JIS 10K, BS4504 PN16 hoặc EN1092-1 PN25 có khả năng chịu áp lực từ 10–25 bar và nhiệt độ lên đến 400°C (tùy vật liệu gốc).
• Lớp mạ sáng bóng không chỉ giúp chống rỉ mà còn tăng tính thẩm mỹ, đảm bảo đồng bộ với các loại ống mạ kẽm Hòa Phát, SeAH, Cangzhou.
• Mặt bích thép mạ kẽm tương thích với hầu hết các loại van công nghiệp như van bướm, van cổng, van bi, van 1 chiều, van cầu, van an toàn.

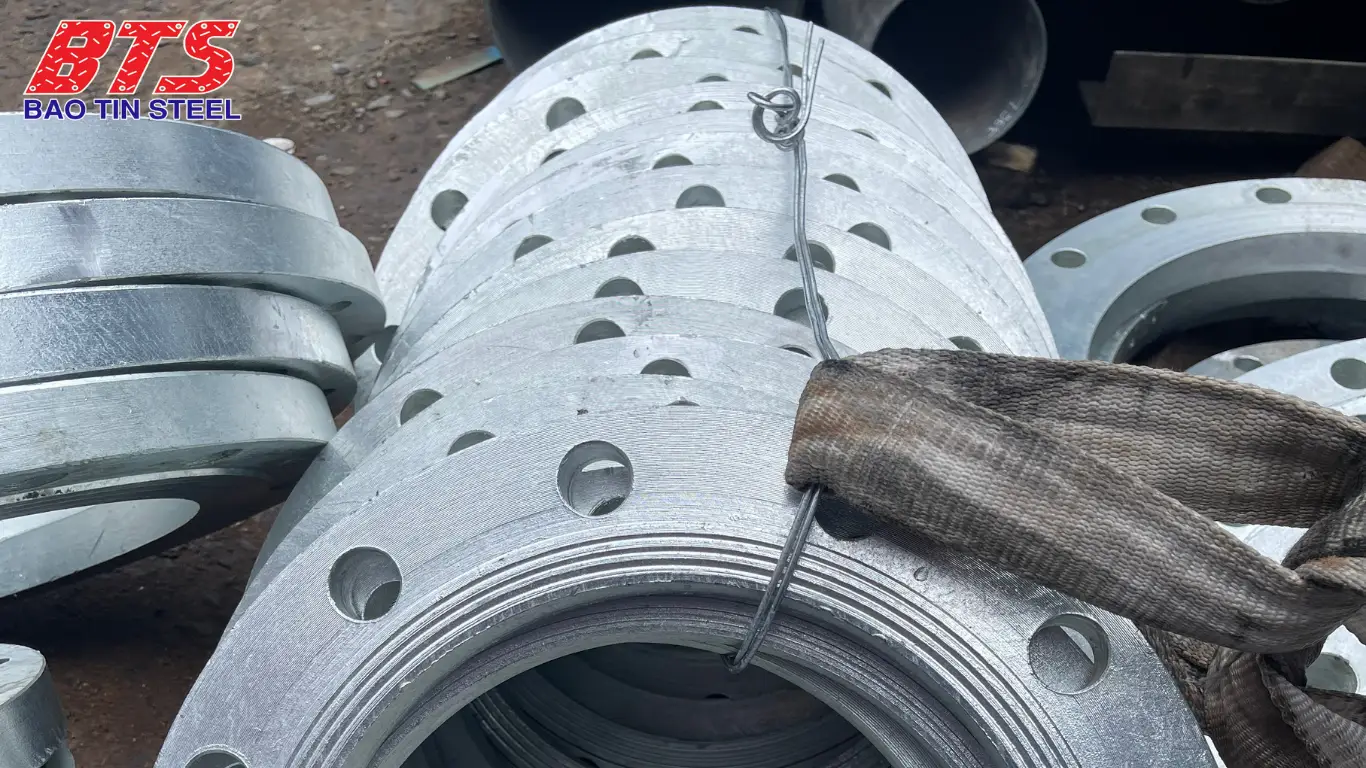

Bảng quy cách kỹ thuật & cấp áp lực (PN10–PN16)

Mặt bích thép mạ kẽm được sản xuất với nhiều cấp áp lực và kích thước khác nhau để phù hợp với từng hệ thống ống. Trong đó, hai cấp phổ biến nhất trên thị trường Việt Nam là PN10 – PN16 (theo tiêu chuẩn BS/DIN) và 10K – 20K (theo tiêu chuẩn JIS Nhật Bản).

Tại Thép Bảo Tín, các sản phẩm đều được gia công chính xác theo các tiêu chuẩn quốc tế như JIS B2220, BS4504, EN1092-1, đảm bảo độ phẳng, lỗ bu lông và vòng PCD đạt dung sai ±0.5mm, giúp lắp đặt khớp hoàn toàn với ống mạ kẽm và các loại van công nghiệp.

BẢNG QUY CÁCH MẶT BÍCH TIÊU CHUẨN BS4504

Kích thước danh nghĩa MB DN	A mm						B mm	C mm	D mm	E mm	Kích thước bề mặt Face Dimensions				α mm	e mm
	PN 2.5	PN 6	PN 10	PN 16	PN 25	PN 40					a mm	b mm	c mm	d mm
10	35	35	40	40	40	40	34	35	24	23	2	4	3	2	–	5
15	40	40	45	45	45	45	39	40	29	28	2	4	3	2	–	5
20	50	50	58	58	58	58	50	51	36	35	2	4	3	2	41°16′	5
25	60	60	68	68	68	68	57	58	43	42	2	4	3	2	41°16′	5
32	70	70	78	78	78	78	65	66	51	50	2	4	3	2	41°16′	5
40	80	80	88	88	88	88	75	76	61	60	3	4	3	2	41°16′	5
50	90	90	102	102	102	102	87	88	73	72	3	4	3	2	41°16′	5
65	110	110	122	122	122	122	109	110	95	94	3	4	3	2	41°16′	5
80	128	128	138	138	138	138	120	121	106	105	3	4	3	2	41°16′	5
100	148	148	158	158	162	162	149	150	129	128	3	4.5	3.5	2.5	32°15′	6
125	178	178	188	188	188	188	175	176	155	154	3	4.5	3.5	2.5	32°15′	6
150	202	202	212	212	218	218	203	204	183	182	3	4.5	3.5	2.5	32°15′	6
200	258	258	268	268	278	285	259	260	239	238	3	4.5	3.5	2.5	32°15′	6
250	312	312	320	320	335	345	312	313	292	291	3	4.5	3.5	2.5	32°15′	6
300	365	365	370	378	395	410	363	364	343	342	4	4.5	3.5	2.5	32°15′	6
350	415	415	430	438	450	465	421	422	395	394	4	5	4	3	27°24′	7
400	465	465	482	490	505	535	473	474	447	446	4	5	4	3	27°24′	7
450	520	520	532	550	555	560	523	524	497	496	4	5	4	3	27°24′	7
500	570	570	585	610	615	615	575	576	549	548	4	5	4	3	27°24′	7
600	670	670	685	725	720	735	675	676	649	648	5	5	4	3	27°24′	7
700	775	775	800	795	820	–	777	778	751	750	5	5	4	3	27°24′	7
800	880	880	905	900	930	–	882	883	856	855	5	5	4	3	27°24′	7
900	980	980	1005	1000	1030	–	987	988	961	960	5	5	4	3	27°24′	7
1000	1080	1080	1110	1115	1140	–	1092	1094	1062	1060	5	6	5	4	28°39′	8
1200	1280	1295	1330	1330	1350	–	1292	1294	1262	1260	5	6	5	4	28°39′	8
1400	1480	1510	1535	1530	1560	–	1492	1494	1462	1460	5	6	5	4	28°39′	8
1600	1690	1710	1760	1750	1780	–	1692	1694	1662	1660	5	6	5	4	28°39′	8
1800	1890	1920	1960	1950	1985	–	1982	1894	1862	1860	5	6	5	4	28°39′	8
2000	2090	2125	2170	2150	2210	–	2092	2094	2062	2060	5	6	5	4	28°39′	8

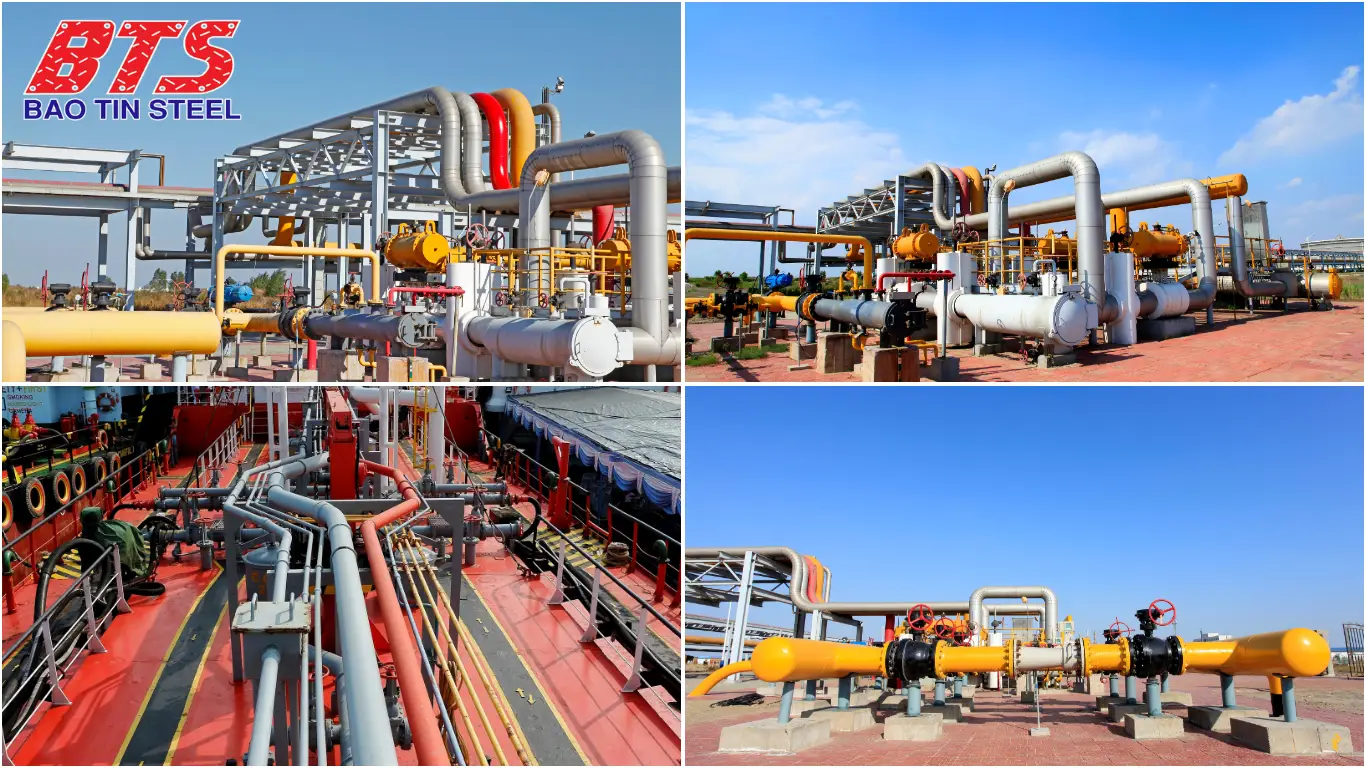

Ứng dụng trong thực tế (PCCC, nước, HVAC, dầu khí, hóa chất)

Nhờ đặc tính bền cơ học cao, chống ăn mòn hiệu quả và khả năng tháo lắp linh hoạt, mặt bích thép mạ kẽm được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và hạ tầng kỹ thuật tại Việt Nam. Đây là một trong những phụ kiện kết nối thiết yếu nhất của hệ thống đường ống — đảm bảo an toàn, độ kín và khả năng vận hành lâu dài.

• Sử dụng phổ biến trong đường ống cấp nước sạch, thoát nước và trạm xử lý nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC)
• Mặt bích thép mạ kẽm được dùng để kết nối ống gió, ống nước lạnh, đường ống điều hòa trung tâm.
• Các tiêu chuẩn BS4504 PN25, EN1092-1 PN40 được ứng dụng cho hệ thống hơi nóng, dầu, khí nén và hóa chất nhẹ.
• Dùng trong hệ thống cấp nước nhà cao tầng, khu công nghiệp, khu thương mại, nhà máy chế biến thực phẩm, kho xăng dầu, v.v.

Mua mặt bích thép mạ kẽm chính hãng tại Thép Bảo Tín

Nếu bạn đang tìm mặt bích thép mạ kẽm chất lượng cao, đạt tiêu chuẩn quốc tế và giá cạnh tranh, Thép Bảo Tín chính là địa chỉ đáng tin cậy.

Chúng tôi là nhà phân phối uy tín hàng đầu tại Việt Nam, chuyên cung cấp ống thép – phụ kiện ống thép – van công nghiệp – thiết bị PCCC, phục vụ hơn 3000 khách hàng doanh nghiệp và hàng trăm công trình trọng điểm trên toàn quốc.

Cam kết:

• Hàng chính hãng – chứng chỉ đầy đủ: CO, CQ, chứng nhận EN 10204 3.1, kiểm tra kích thước và độ phẳng trước khi xuất kho.
• Tiêu chuẩn đa dạng: JIS B2220, BS4504, DIN/EN 1092-1 – đáp ứng mọi nhu cầu từ dân dụng đến công nghiệp nặng.
• Kho hàng lớn, giao nhanh toàn quốc: hàng luôn sẵn tại kho Hóc Môn – TP.HCM và Bắc Ninh, hỗ trợ giao tận nơi cho dự án.
• Dịch vụ tư vấn kỹ thuật chuyên sâu: đội ngũ kỹ sư của Thép Bảo Tín giúp bạn chọn đúng loại bích, đúng cấp áp lực và tiêu chuẩn tương thích với hệ thống ống, van, thiết bị.
• Giá cạnh tranh – chiết khấu theo dự án: cam kết giá trực tiếp từ nhà sản xuất, tối ưu chi phí cho nhà thầu và đại lý.

Liên hệ ngay hôm nay để được tư vấn kỹ thuật & nhận báo giá tốt nhất cho dự án của bạn!
